В данной статье я расскажу, каким образом мне удалось решить неполадки моего
ноутбука Toshiba Satellite 1135-S1553. Ноутбук конечно же старенький (2003 год выпуска),
но тем не менее у меня пока нет желания его менять – со всеми задачами он справляется на ура.

Его характеристики:
• 2.4-GHz Celeron,
• 512 MB RAM (стоит 2-е планки DDR, хотя определяются как SDRAM),
• 30 GB Hard Drive (совсем недавно заменил на 80 Gb),
• DVD/CD-ROM,
• 15” XGA display (1024 by 768).

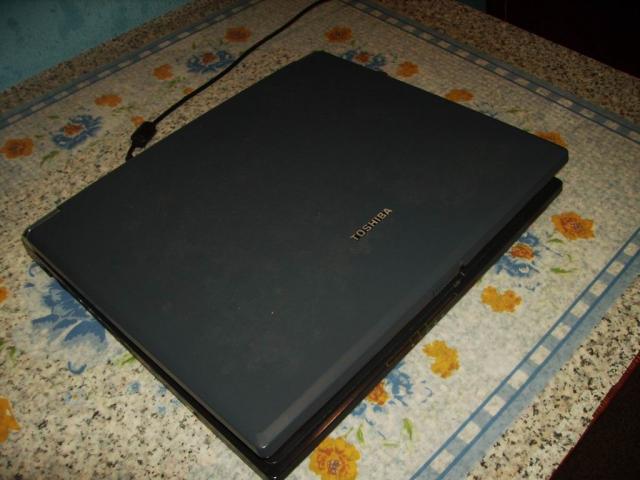

Его фото в закрытом виде:

Ноутбук Toshiba Satellite 1135: перспектива закрытый

Его фото в раскрытом виде:

Ноутбук Toshiba Satellite 1135: открытый

В какой-то момент он начал моргать белым с тёмными разводами (Неполадка №1).
При этом ни каких сильных ударов или падения перед этим я не наблюдал.
Ударов, хлопаний крышкой тоже не было. Вот как блик выглядел:

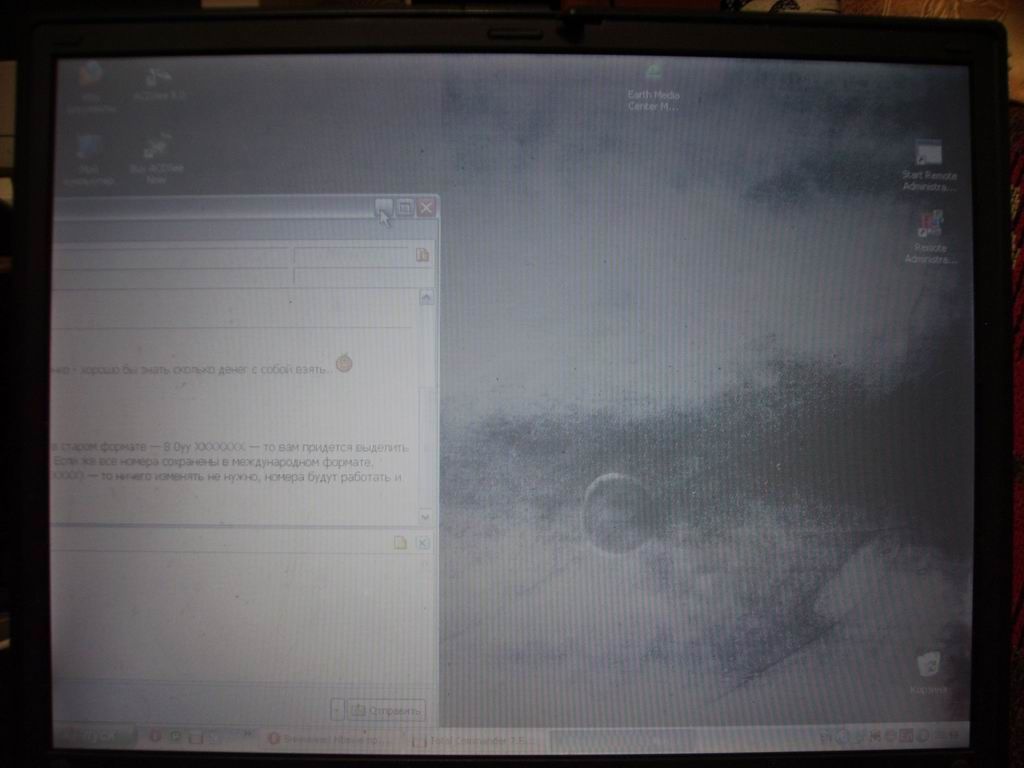

Toshiba Satellite 1135 - разборка ноутбука: неполадка ноутбука 1 - экран бликует белым прозрачный

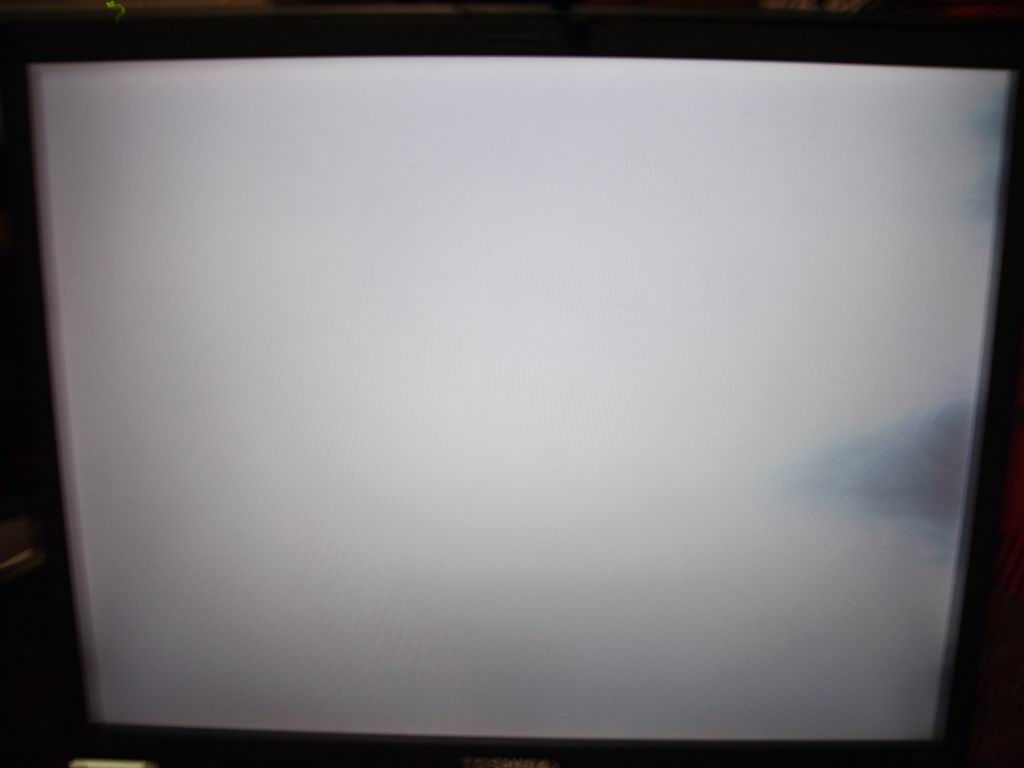

неполадка ноутбука 1: экран бликует белым полный экран

Вот видео ролик, демонстрирующий появление бликов на экране:

Также при закрытии крышки ноутбука перестал отключаться монитор (Неполадка №2).

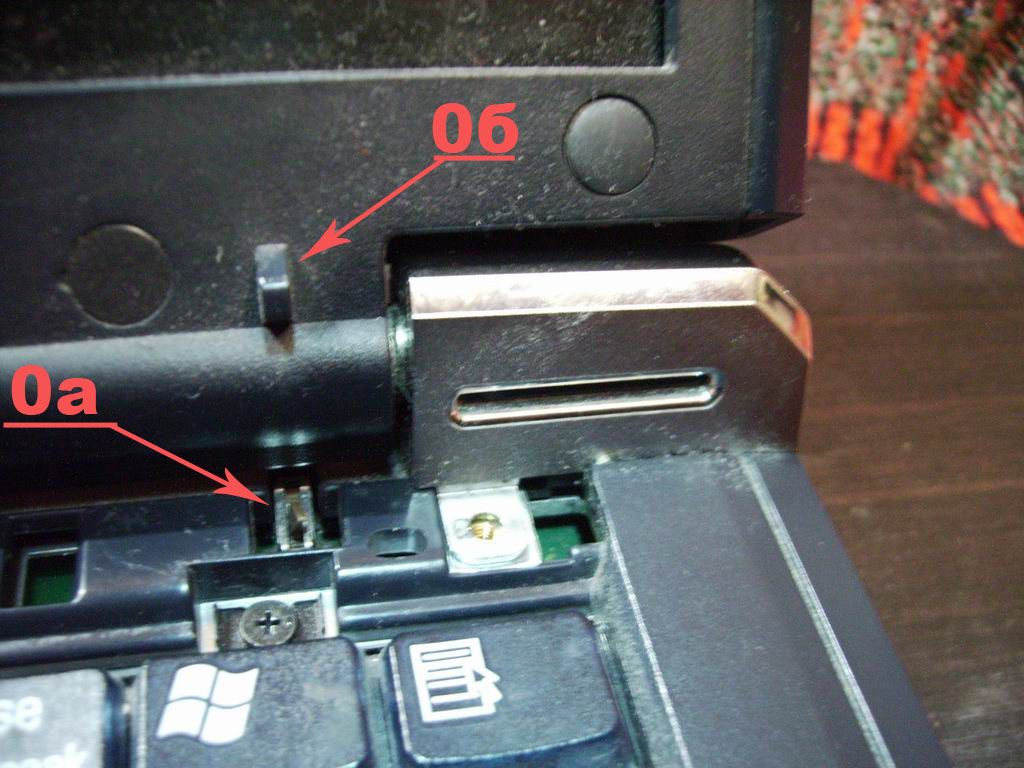

За отключение отвечает небольшая кнопочка – "ходунок" "0а"
(он как бы болтается по одной оси во все стороны), на которую нажимает небольшой
палец "0б" на мониторе. Сам "ходунок" очевидно немного пострадал,
видимо из за неудачного закрытия:

Toshiba Satellite 1135 - разборка ноутбука: система нажатия ходунка, заглушка петли монитора

На нём были видны небольшие трещины, но при этом и палец значительно не доставал до "ходунка".

На самом деле я уже один раз полностью разбирал ноутбук полностью, даже до материнской
платы добрался и снял её.
Страшно было, но на тот момент все проблемы решились и я был очень рад, что всё собрал.
В этот раз мне было намного легче.

Внимание: Не рекомендую разбирать свой ноутбук самим. Это может привести ноутбук в негодность.
Автор, т.е. я, не несёт ответственности за ваши действия, и последствия.

Далее по стадиям я буду разделять обе неполадки и описывать немного их раздельно.



Постановка диагноз по наблюдениям.

Неполадка №1. Я заметил, что если большая часть экрана с чёрным или иногда просто тёмным цветом, появляются блики.
Логические выводы:
• То что это не драйвера точно знал, из-за того, что блик горит во время тестов BIOS.
• Также это не проблема механического характера, из-за его периодического появления. Если я например смотрю фильм, развернув изображение на полный экран, изображение бликует, если же в оконном приложении – то всё в порядке.
• Также блики не зависели от времени работы, что откидывало возможность какого либо перегрева.
• Это не проблема видео карты, т.к. при подключение внешнего монитора ни каких проблем не было.

Что-то мне подсказывало, что проблема в подаче питания, либо где-то в подводке сигнала к монитору. Поэтому я и решился на разбор. Что интересно, когда данная проблема появилась в прошлый раз – после полного перебора проблема исчезла. Значит дело таки в плохо соединённом контакте.

Неполадка №2. То что ходунок поломан, это конечно плохо, но тем не менее при полном нажатии своё дело он делал – монитор гас. Но вот то что при закрытии экран неплотно прижимался – мне кажется решить можно. Хотя сами петли не имели люфта, они могли просто сместиться с своего положения. Поэтому я подумал, что для этого не помешало бы снять монитор и даже разобрать и посмотреть как петли крепятся из нутрии. Но до этого, скажу заранее, не дошло :).



Подготовка к разборке.

При разборке необходимо иметь отвёртки крестом. Изнутри а также для снятия крышки на вентилятором применяются пятиугольные, но их я не трогал, т.к. для решения моей проблемы этого не требовалось.

Для того, чтобы поддеть заглушки и панели я пользовался маленькой отвёрткой минус. Для отсоединения шлейфов – стоматологический пинцет. Это можно сделать и просто маленькой отвёрткой.

Также в процессе сборки я чистил контакты с помощью ватных гигиенических палочек и спирта. Водка тоже сойдёт ;)…

Перед разборкой отсоедините все USB устройства, сетевые кабеля, шнур питания, а также снимите батарею:

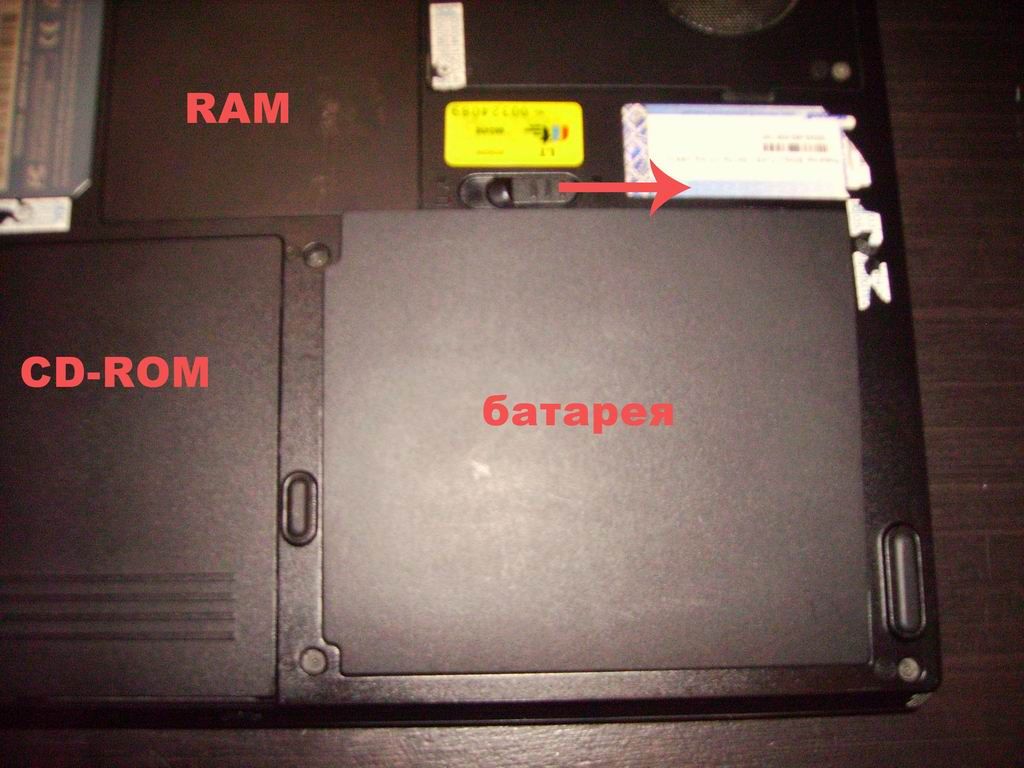

Toshiba Satellite - разборка ноутбука: место батареи

Toshiba Satellite - разборка ноутбука: батарея снята



Разборка ноутбука.

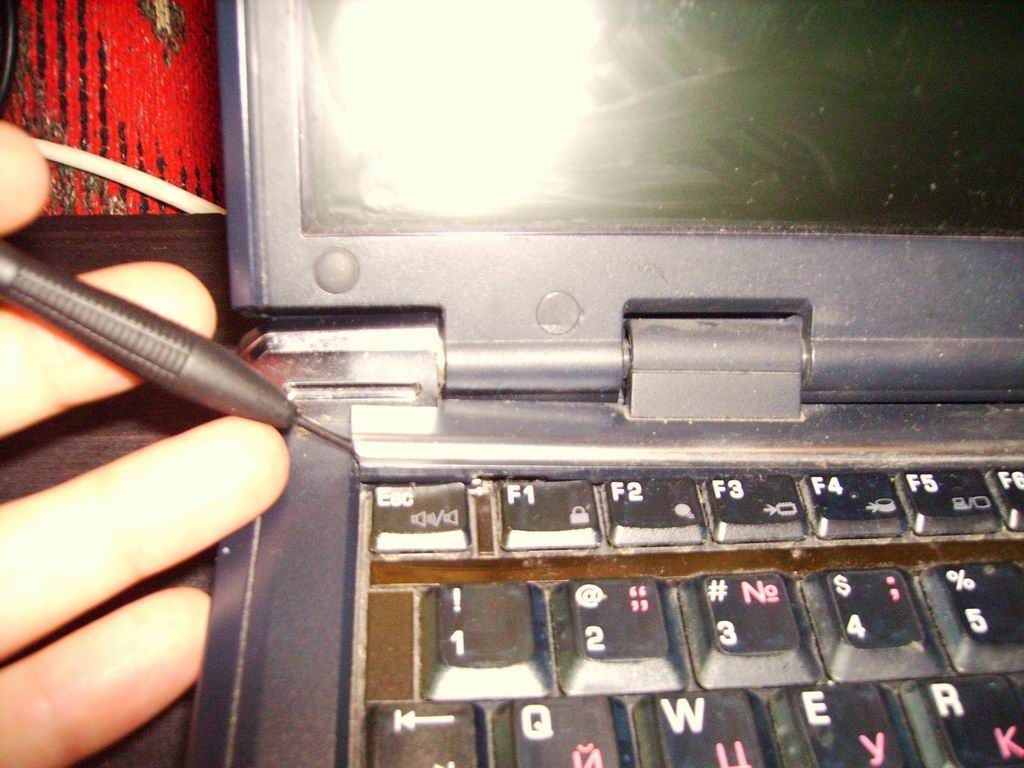

И так приступим. На старых моделях ноутбуков Toshiba все крепежи обычно прикрыты заглушкой над клавиатурой. Она держится с помощью крючков, которые сломать будет трудно. Хотя на других моделях заглушку поддевают с права, в моей модели это легче было сделать с лева:

Разборка ноутбука: цепляю заглушку

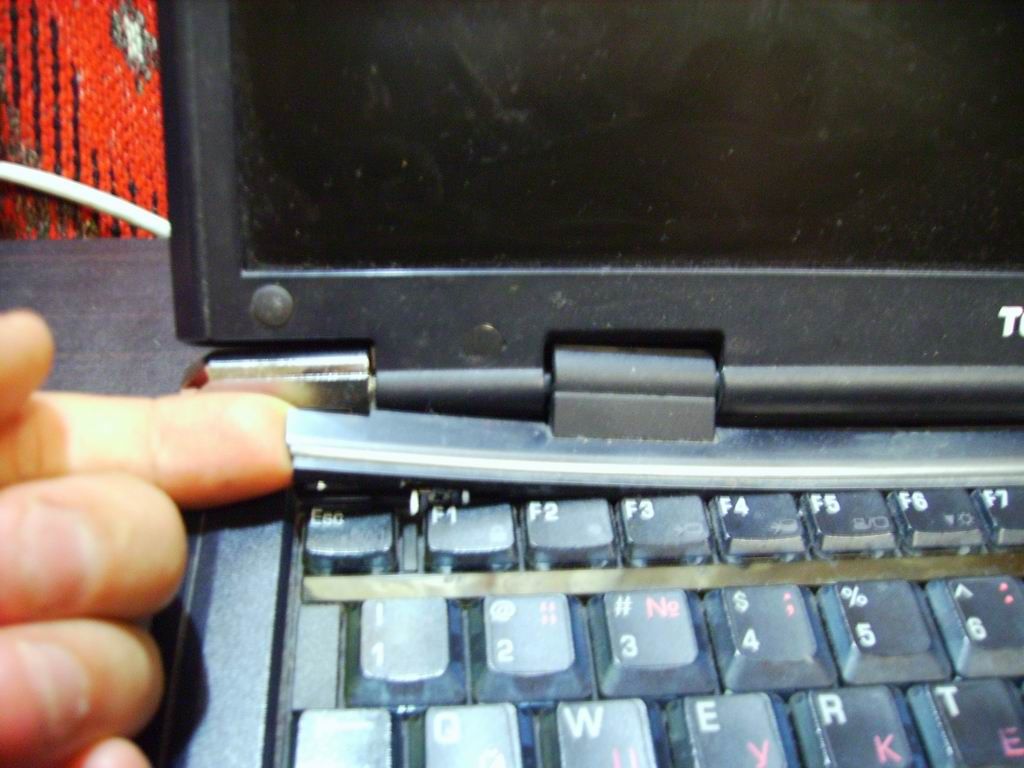

Разборка ноутбука: цепляю заглушку пальцем

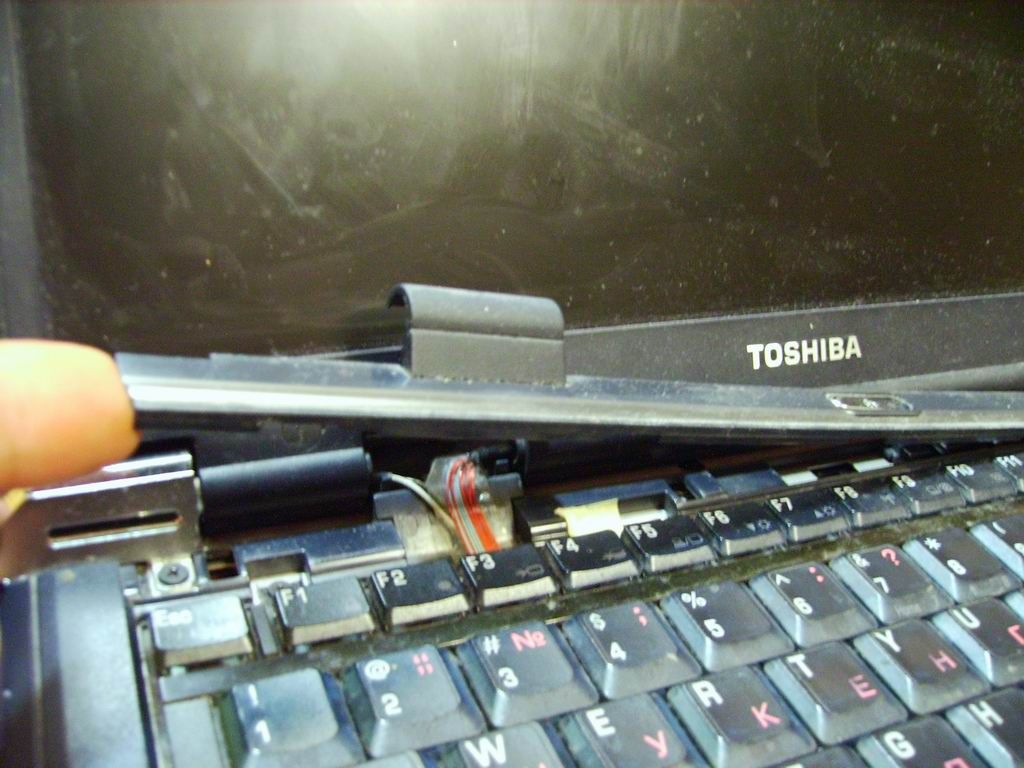

Разборка ноутбука: вынимаю заглушку

Сняв заглушку, видны крепежи клавиатуры К1:

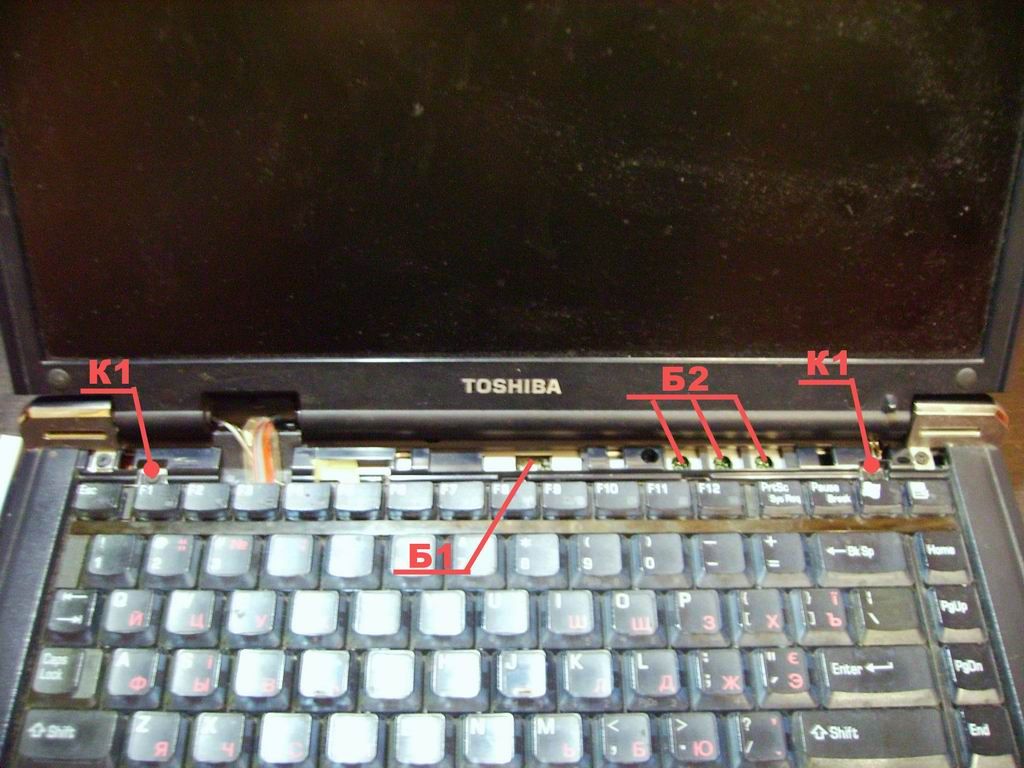

Разборка ноутбука: без заглушки - схема

Также на этой схеме отмечена кнопка выключения Б1 а также под заглушкой было три отверстия Б2 - в более поздней модели там находятся функциональные кнопки. У меня же их нет.

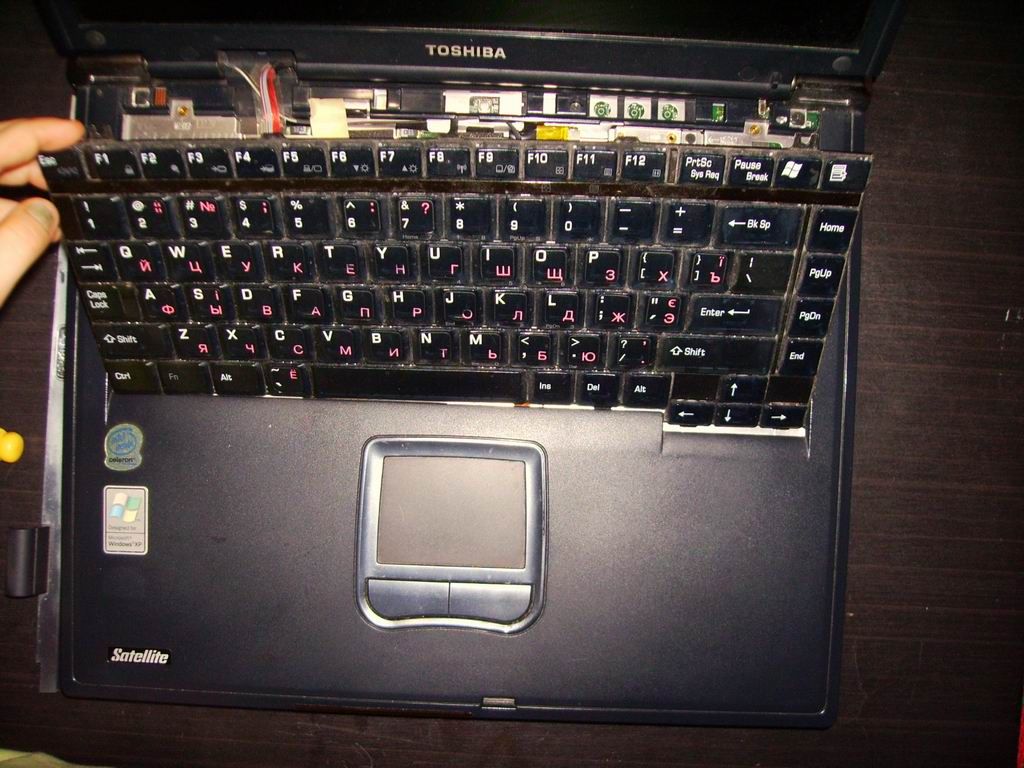

Для того, чтобы снять клавиатуру, необходимо скрутить крепежи К1:

Разборка ноутбука - : Убираем клавиатуру 1

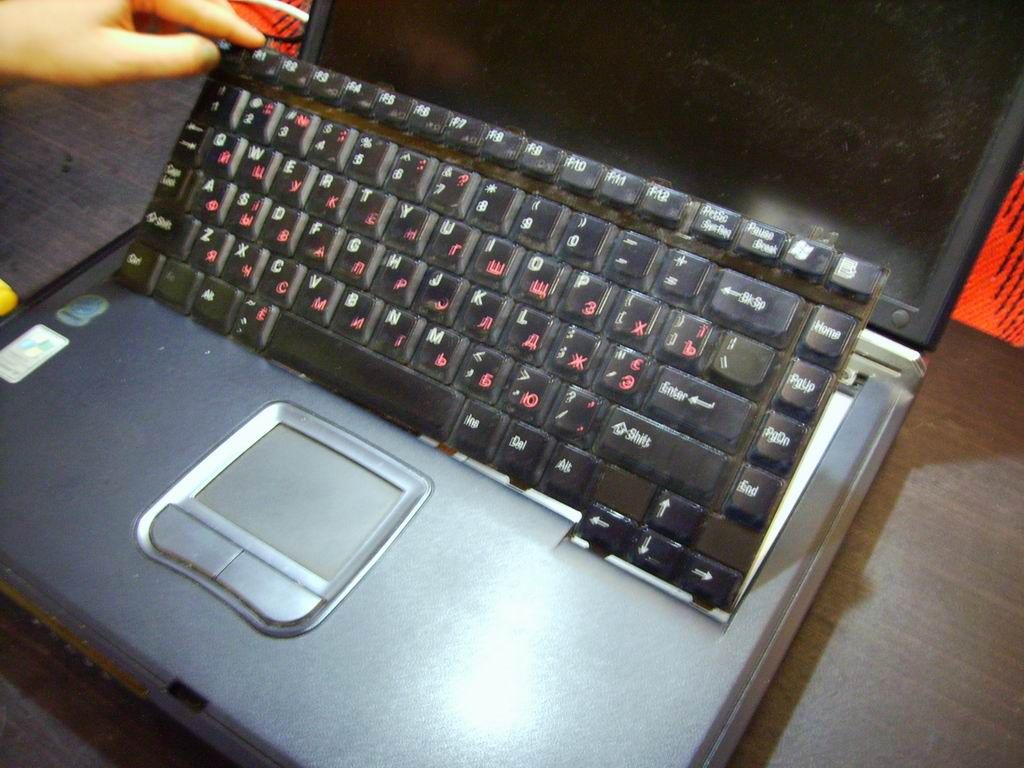

Разборка ноутбука - : Убираем клавиатуру 2

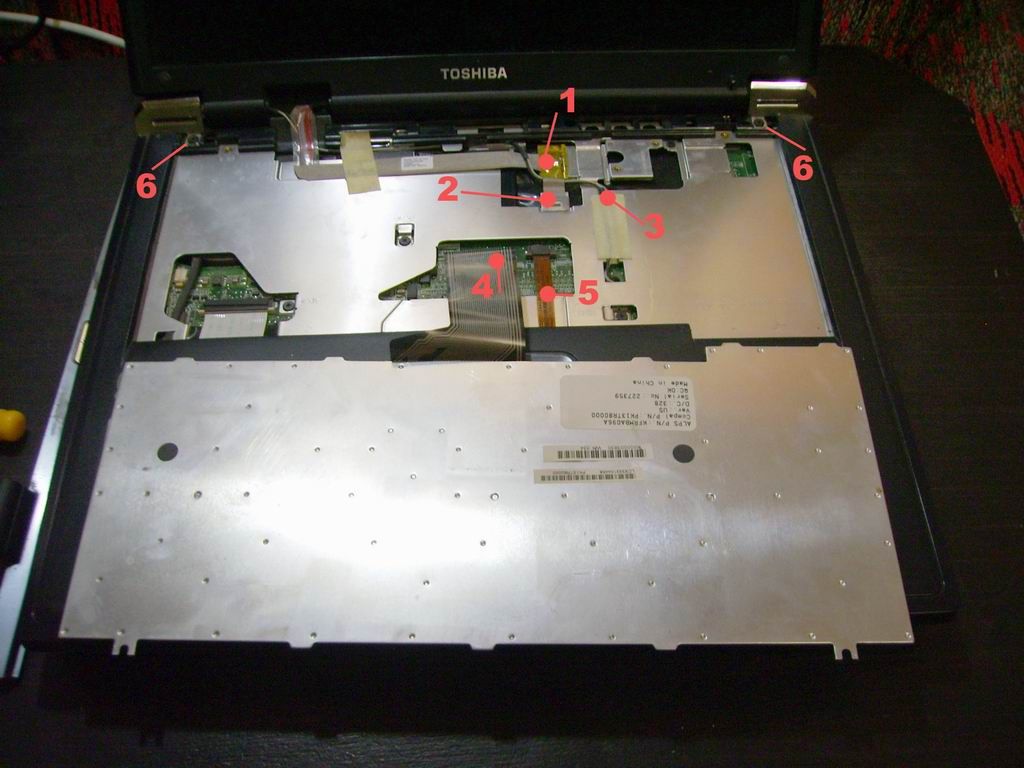

Вот схема того, что под клавиатурой:

Разборка ноутбука: Клавиатура убрана - условная схема

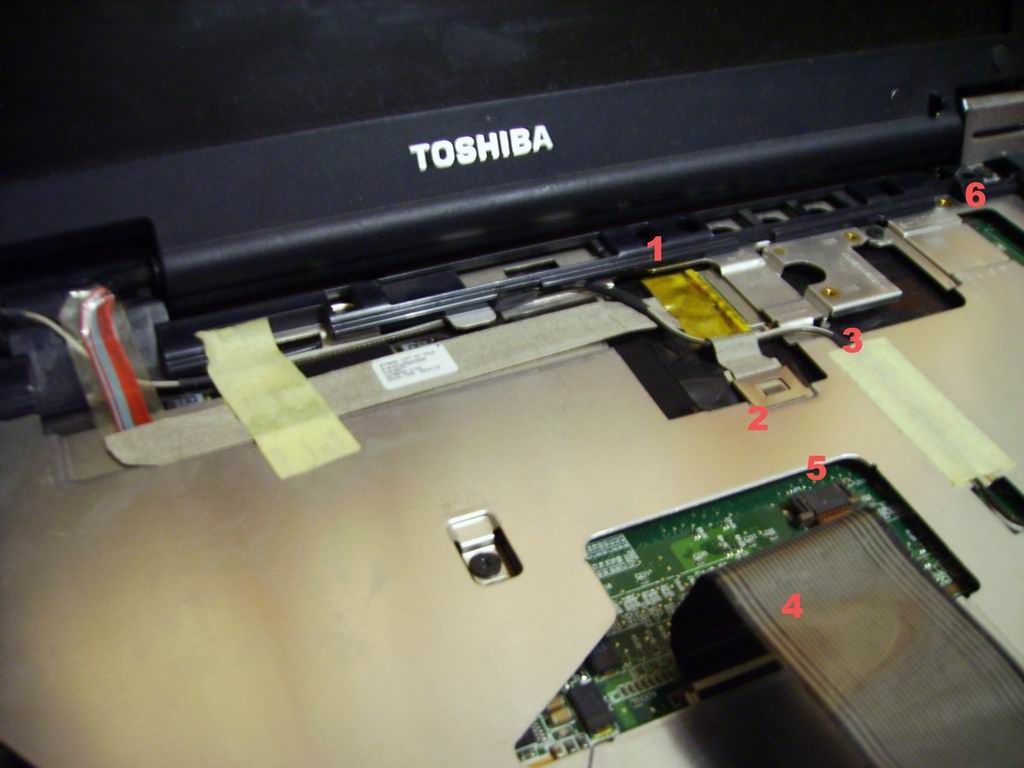

Toshiba Satellite 1135 - разборка ноутбука: без клавиатуры с приближением схема

Условные обозначения:
1. Шлейф подключение монитора к материнской плате;
2. Заземление шлейфа подключение монитора;
3. Провод, соединения WiFi модуля с антенной в мониторе
4. Шлейф подключения клавиатуры
5. Шлейф подключения тачпада
6. Крепление заглушки крепежа роликов монитора

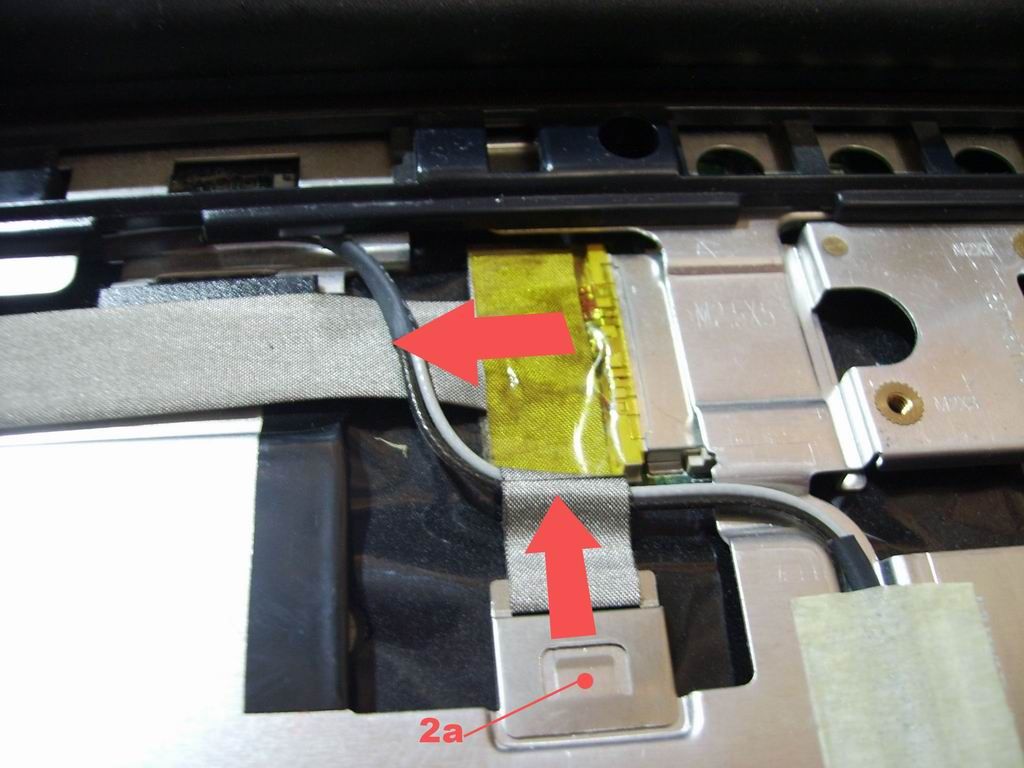

Т.к. я планировал отключить монитор, сразу же я отсоединил шлейф 1 и 2. Для отсоединения по торцам необходимо немного оттянуть фиксаторы от шлейфа :

Toshiba Satellite 1135 - разборка ноутбука: отсоединение шлейфа монитора

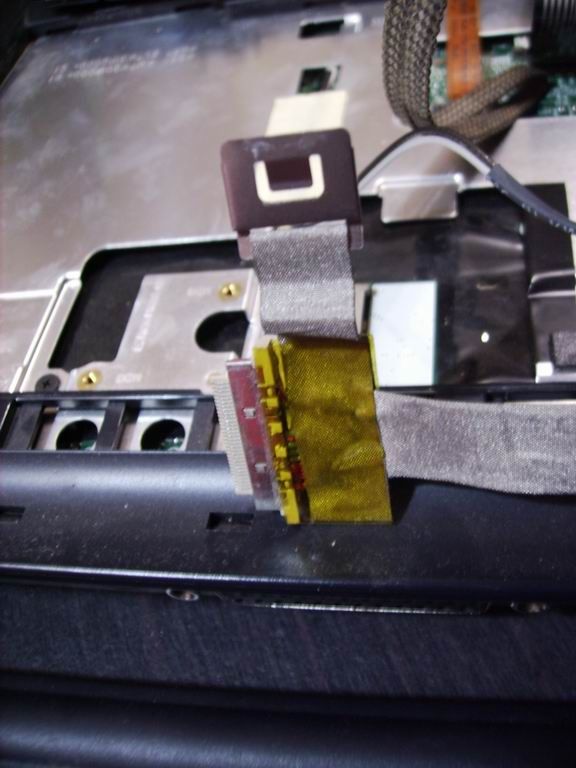

После того как я отсоединил монитор, я почистил ватными гигиеническими палочками с спиртом все видимые контакты, а также подогнул для более лучшего контакта дугу 2а на заземлении. После этого я подсоединил монитор, включил ноутбук и мерцание пропало:

Toshiba Satellite 1135 - разборка ноутбука: снятый шлейф монитора

Решение неполадки №1. Судя по всему проблема с мерцанием была именно в соединение монитора с материнской платой, как я и предполагал.

Для решение следующей неполадки, по моему, необходимо полностью снять монитор.

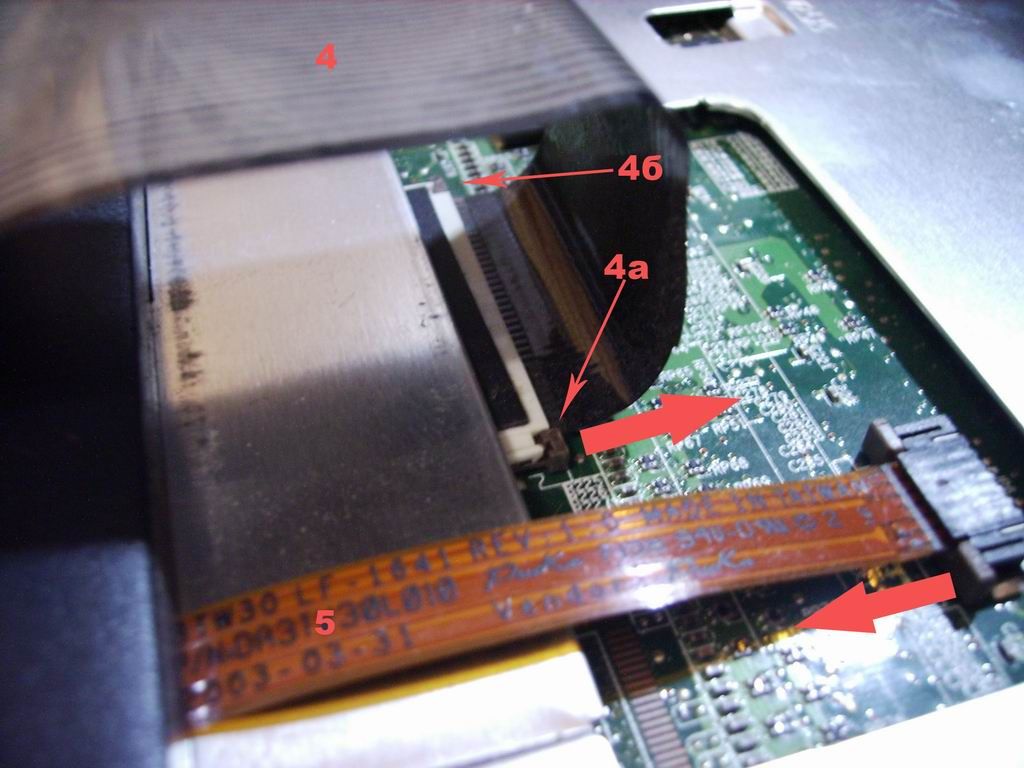

Т.к. клавиатура также соединена с материнской платой шлейфом, я её отсоединил, чтобы не мешалась. Его можно и не отсоединять. По торцам соединения необходимо немного оттянуть фиксаторы (4а и 4б) и шлейф выскочит без проблем:

Toshiba Satellite 1135 - разборка ноутбука: отсоединение шлейфа клавиатуры и тачпада

Крепление петель монитора прикрыто заглушками. Заглушки прикреплены болтами 6:

Toshiba Satellite 1135 - разборка ноутбука: система нажатия ходунка, заглушка петли монитора

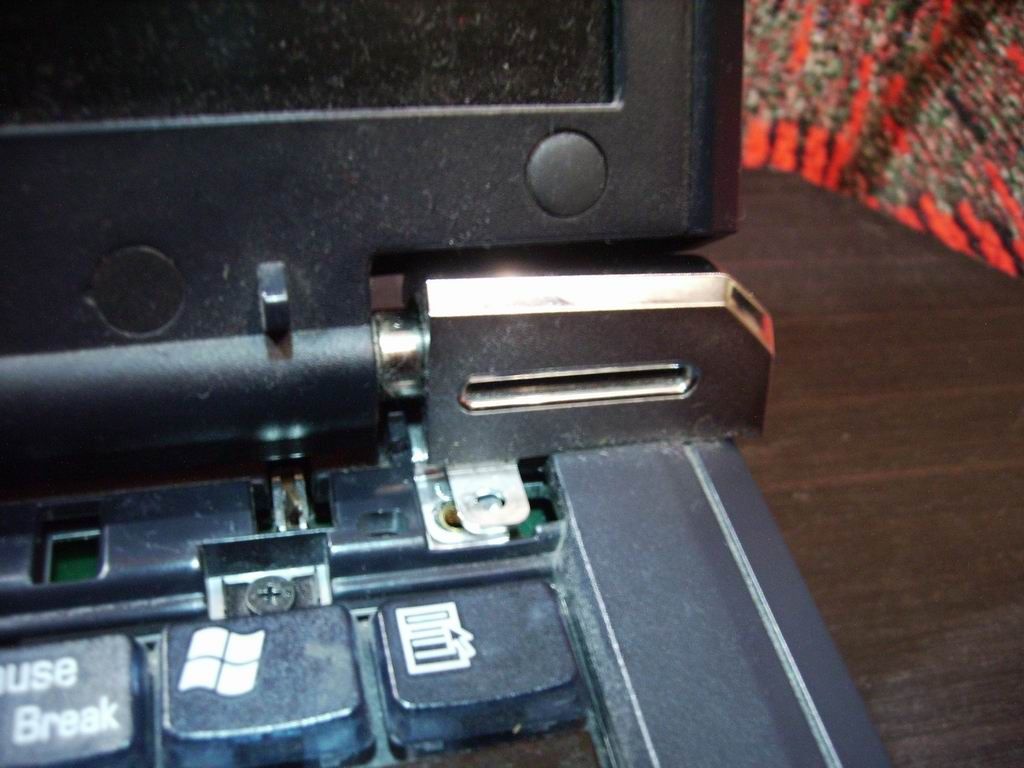

Для снятия заглушки её необходимо сдвинуть в сторону:

Toshiba Satellite 1135 - разборка ноутбука: Снятие заглушки петли

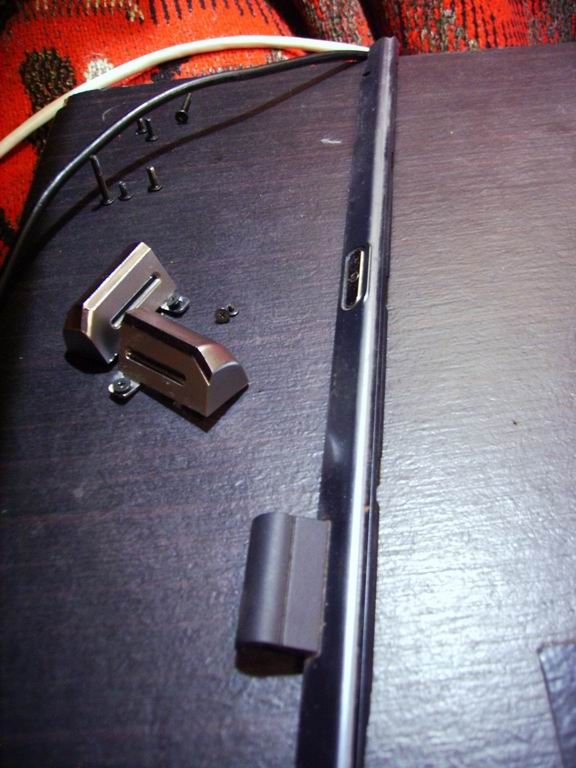

Вот все запчасти на данный момент:

Toshiba Satellite 1135 - разборка ноутбука: снятые детали

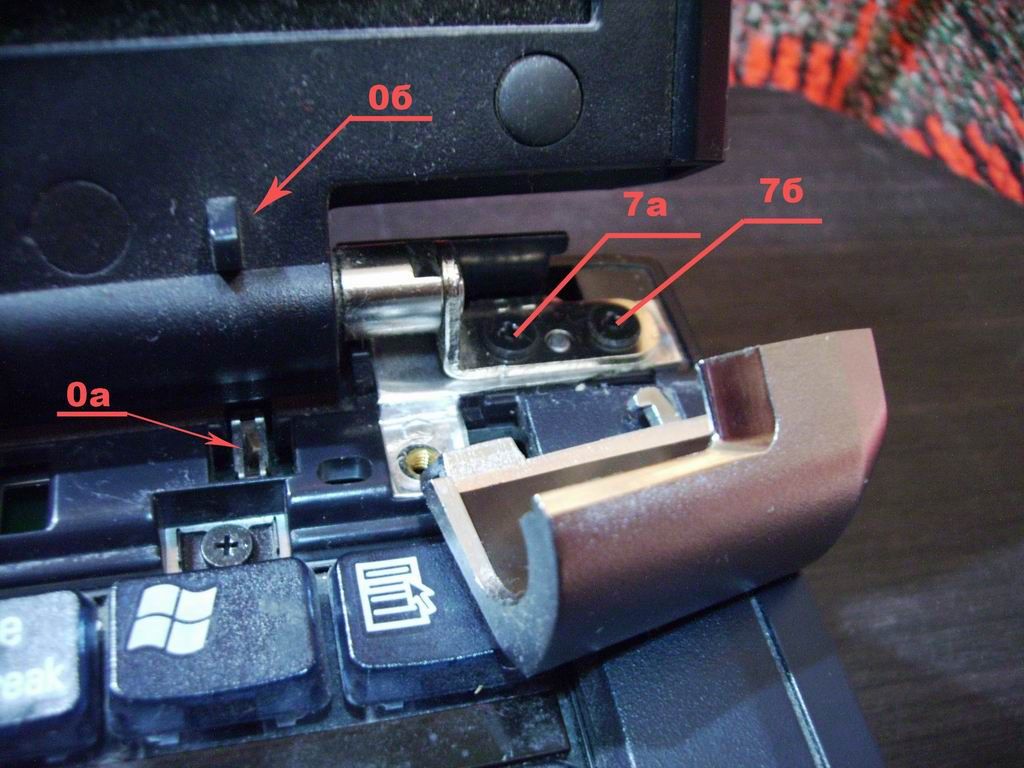

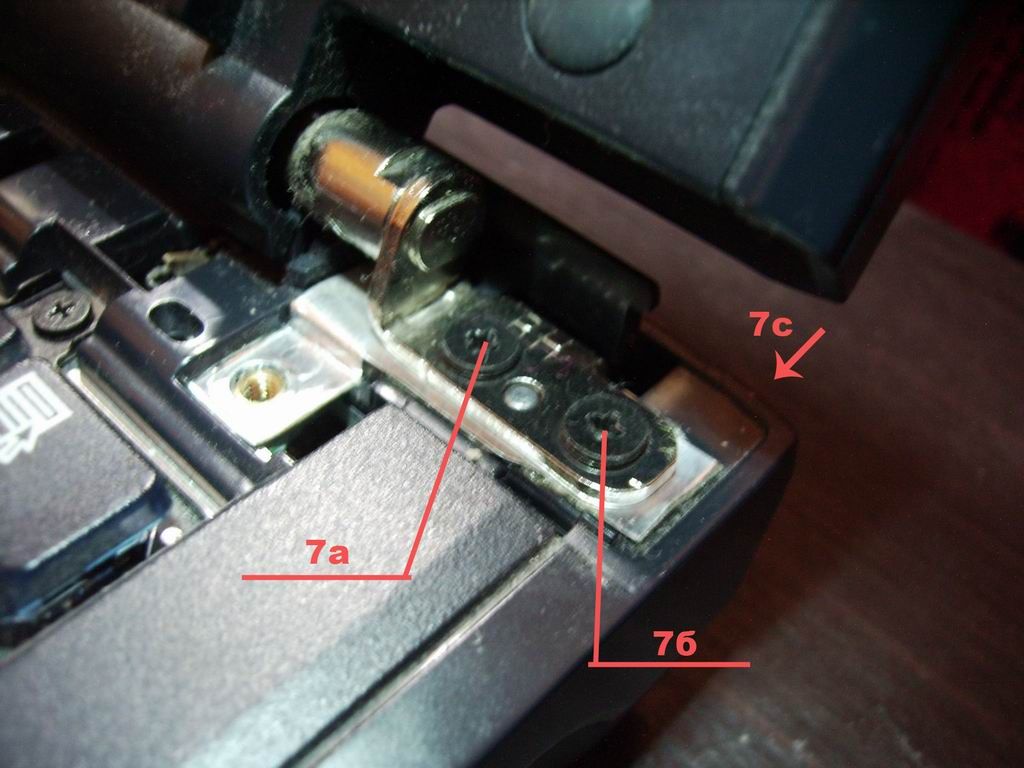

Каждая петля 7 крепится тремя болтами 7а 7б и 7с (7с отмечен на корпусе как F5):

Toshiba Satellite 1135 - разборка ноутбука: Крепление петли монитора

Toshiba Satellite 1135 - разборка ноутбука: Крепление петли монитора ближе

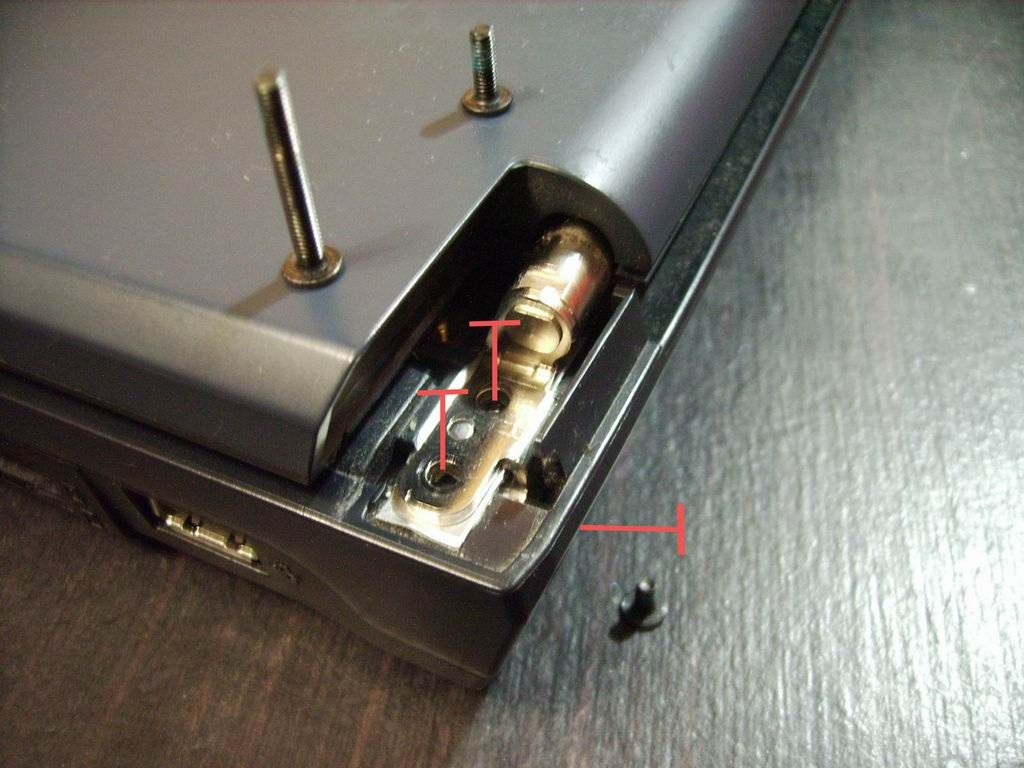

Скручивать эти болты лучше при закрытой крышке:

Toshiba Satellite 1135 - разборка ноутбука: Крепление петли монитора с зади

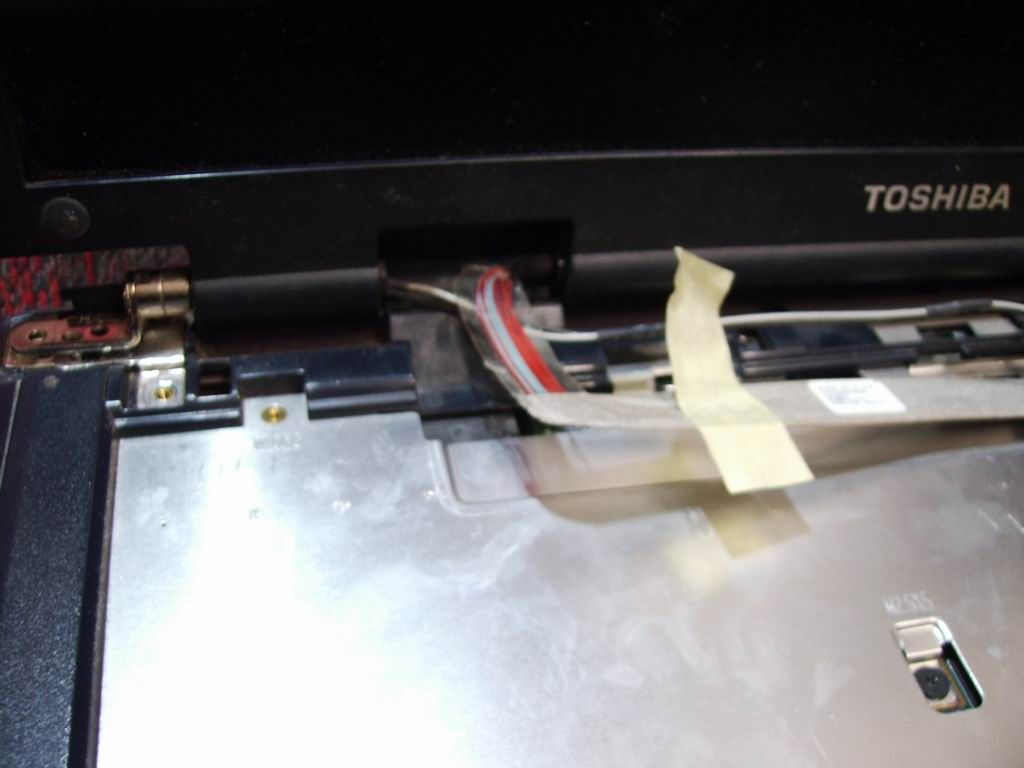

После того, как откручены все болты обоих петель, необходимо проверить отсоединён ли шлейф, и вынут ли провод для WiFi:

Toshiba Satellite 1135 - разборка ноутбука: петли скручены, шлейф отклеен

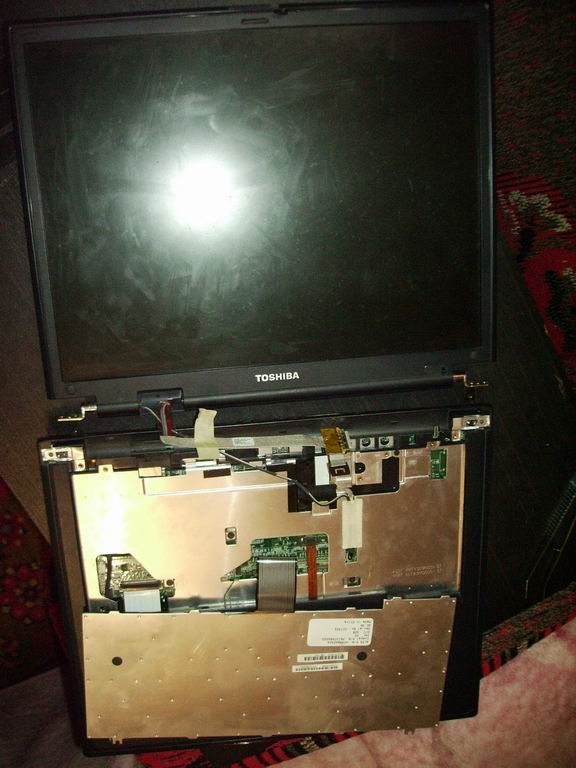

Далее подцепив отвёрткой вытянуть вертикальную планку каждой петли – они немного туговато сидят и в моём случае немного ривком выскочили, что я чуть не уронил монитор. После этого я положил монитор рядом:

Toshiba Satellite 1135 - разборка ноутбука: монитор отсоединён

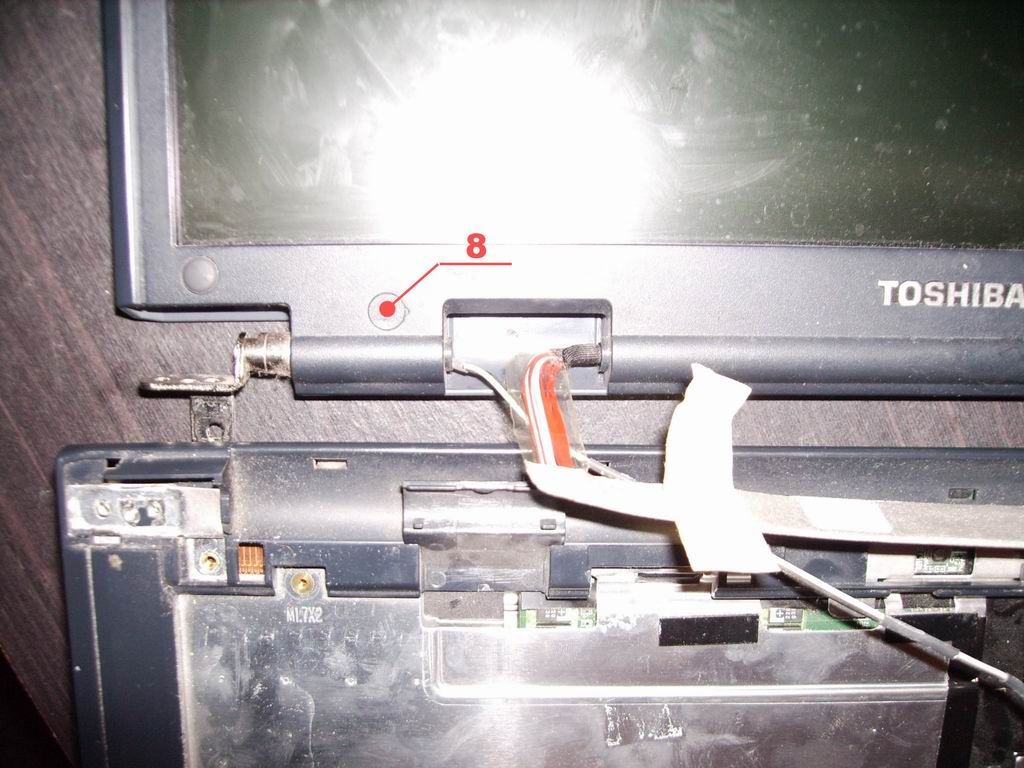

Только сейчас, в отсоединённом состоянии, пошатав немного петли я понял что они имеют сильный люфт в креплении в самом мониторе. На панели монитора я нашел две заглушки 8, у которых с правой стороны есть небольшой потай для отвёртки. Они крепятся на клею:

Toshiba Satellite 1135 - разборка ноутбука: заглушки на мониторе

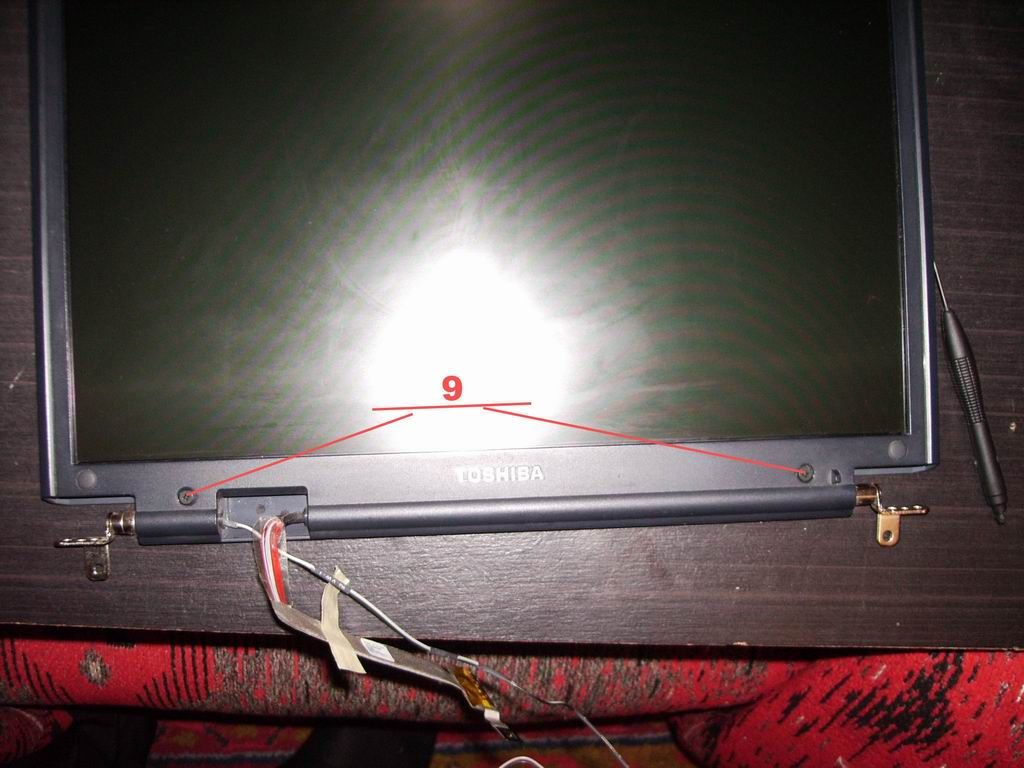

Под ними прятались болты 9:

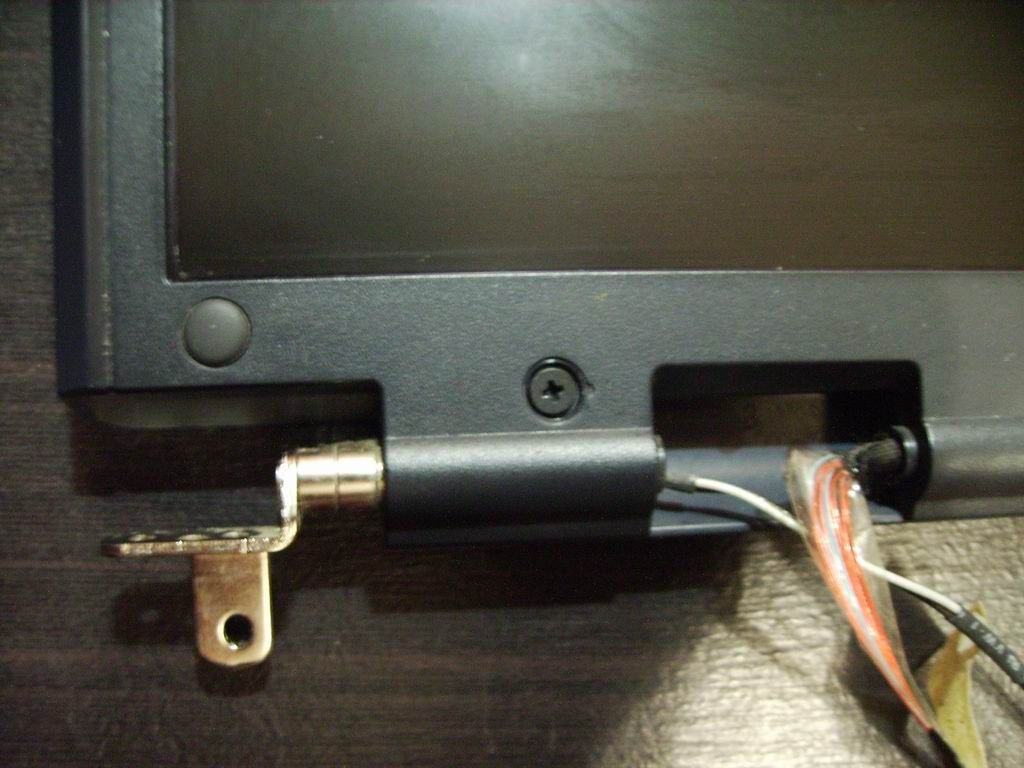

Toshiba Satellite 1135 - разборка ноутбука: петля, болт, ввод кабеля в монитор

Toshiba Satellite 1135: болты крепления петель

Сначала я думал их раскрутить и попытаться разобрать монитор. Но при раскручивании я понял, что они же являются и креплениями к петлям.

Решение неполадки №2.Эти болты были совсем не закручены, и подкрутив их, люфт петель исчез. Наверное в процессе пользования ноутбуком они постепенно раскручивались.

На схемах я видел, что если скрутить оба болта, то лицевая панель монитора снимается без проблем, но мне этого не пришлось делать.

После всех манипуляций я собрал всё в обратном порядке. После сборки монитор стал намного плотнее прилегать к нижней части и палей без проблем нажимал на ходунок.

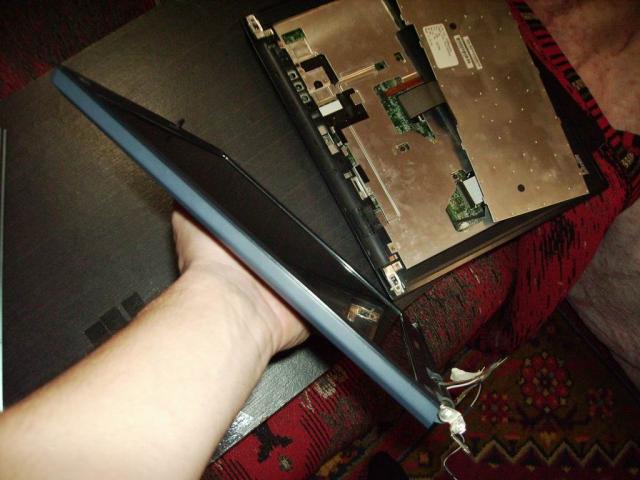

В процессе разборки я не мог налюбоваться толщиной монитора:

Toshiba Satellite 1135 - разборка ноутбука: снятый монитор ноутбука - тонкий и красивый

Такой монитор очень даже хорошо смотрелся бы в машине, или в виде рамки на стене, конечно же в рабочем состоянии. Интересно, можно ли удлинить шлейф?

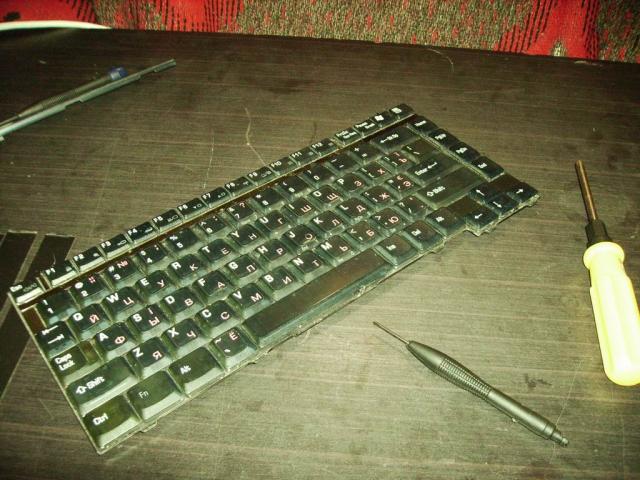

Также хороша и клавиатура – её толщина минимальна:

Toshiba Satellite 1135 - разборка ноутбука: снятая клавиатура ноутбука

Конечно же каждая разборка любой техники – это как приключение. У меня после первого разбора остались неизгладимые впечатления. Кода весь ноутбук лежит разложенный на пол комнаты и не знаешь – получится ли это всё собрать )))).

Возможно данная статья кому-то поможет набраться смелости и решить похожую проблему самому, тем самым сэкономив себе копеечку. А то я наслышан о стоимости тех. обслуживания.
