План:

1. Введение
2. Использование Network Load Balancing Manager для конфигурирования кластера и узлов

a. Настройки кластера.
b. Правило портов.
c. Добавление первого узла.
d. Добавление второго узла.
e. Управление кластером.

Собственно по данной тематике хорошую документацию найти можно. Самыми основными источниками для меня были:

• 15. Лекция: Кластеризация. Страницы 1, 2, 3, 4.
Очень хорошая документация с скринами и примечаниями. Пожалуй первой нужно читать её.

• Кластеры балансировки нагрузки в сети. Документация Microsoft.
Здесь можно найти также и раздел решения проблем, советы и рекомендации. Очень мощный источник, но нет скриншотов.

Этого должно хватить для понимания работы кластера и настройки его без всяких затруднений. В какой-то мере я повторю эту документацию, немного добавив от себя замечаний.

По сути NLB является сетевым драйвером Windows. Его операции прозрачны для стека сетевых протоколов TCP/IP:

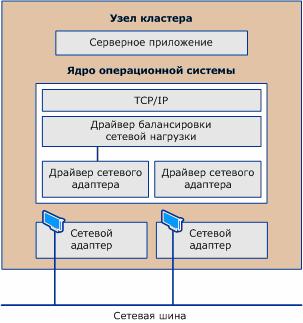

Схема положения драйвера «Балансировка нагрузки сети»: В схеме показаны соотношения между NLB и другими компонентами в типовой конфигурации узла NLB.

Серверные приложения даже не подозревают о существовании кластера. Например, Apache, слушает IP адреса кластера как будто бы это обычные дополнительные IP адреса сервера. IIS их отображает в списке выбора слушаемых IP адресов вместе со всеми остальными IP адресами. Поэтому синхронизация данных, ложится на наши с вами плечи, и необходимо прибегнуть к репликации и синхронизации дисков.

Но данная технология, также, позволяет добиться высокой масштабируемости и надежности, а в совокупности с предложенными инструментами обеспечивает управляемость, простоту использования и настройки.

В нашем распоряжении должны быть:

• Два или более (не больше 32) сервера под управлением Windows 2003, 2008 (Standard Edition; Enterprise Edition; Datacenter Edition; Web Edition.). У каждого по одному dedicated IP адресу. Если их будет несколько, то остальные при конфигурировании автоматически убираются;
• Один или больше виртуальный (не привязанных к определенному MAC адресу) IP адрес;
• По возможности на серверах должно быть установлено несколько сетевых адаптеров. Это не обязательно, но позволит повысить производительность серверов.
• Сервера должны быть подключены к маршрутизатору, который должен: принимать ответы ARP (Address Resolution Protocol), имеющие один MAC-адрес в полезных данных структуры ARP, но по заголовку Ethernet определяемые как пришедшие от станции с другим MAC-адресом; принимать ответы ARP для IP-адреса одноадресной рассылки с MAC-адресом многоадресной рассылки в полезных данных структуры ARP. Маршрутизаторы Cisco требуют создания статической записи ARP, поскольку не поддерживают разрешение IP-адресов одноадресной рассылки в MAC-адреса многоадресной рассылки. Если этого не предусмотреть, то при попадании пакета, ассоциированного с несколькими портами маршрутиатора не будет передаваться, и IP адреса кластера не будут пинговаться.

Если это все есть, можно приступать к созданию кластера…

Для примера предположим, что есть два сервера: Сервер1 (192.168.1.5) и Сервер2 (192.168.1.6). На каждом из серверов находится два сайта. Первый обрабатывает запросы по http и https. Второй сайт - по HTTP, также имеет FTP. Оба сайта должны иметь различные IP адреса. Для кластера выделены два виртуальных IP адреса (VIPa) – 195.168.1.10 и 192.168.1.20 .

Существуют несколько способов настройки: внесение изменений непосредственно в настройки сетевого подключения и использование мастера балансировка нагрузки сети (Network Load Balancing Manager).

Второй наиболее удобный, т.к. обеспечивает одинаковые настройки для всех включенных в кластер узлов, что обязательно для нормальной работы кластера. В следующем разделе описано использование этого метода.

< Следующий раздел >
